1786297 | Phoenix Contact

Stiftleiste, 14-polig, RM 5.08 mm, gerade, grün, 1786297

Bestellnr.: 63P1020
EAN: 4017918042448
HTN:
1786297
IC 2,5/14-ST-5,08
Herstellerserien: IC 2,5

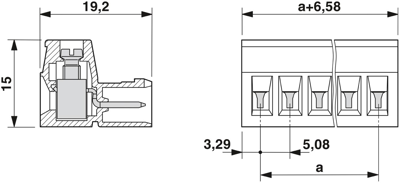

1786297 Phoenix Contact Steckverbindersysteme Bild 1

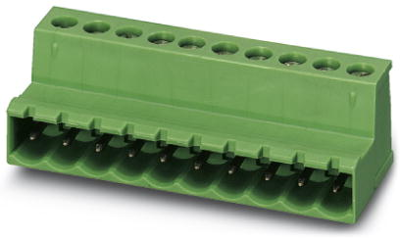

1786297 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,9127 € *
Verfügbar in 10 Tagen: 192 Stk. - bei Bestellung heute
Gesamtpreis:
495,64 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
9,9127 €

Leiterplattensteckverbinder IC 2,5/14-ST-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 14, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1786297 von Phoenix Contact im Überblick

  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Anzahl der Steckkontakte : 14
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Bemessungsspannung : 320 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : IC 2,5/14-ST-5,08
  • Produkttypbezeichnung : IC 2,5/14-ST-5,08
  • Kontaktausführung : Stift
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel

Weiterführende Links zu Phoenix Contact 1786297

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1786297

Technische Daten
Ausführung Stiftleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 14-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
