1786284 | Phoenix Contact

Stiftleiste, 13-polig, RM 5.08 mm, gerade, grün, 1786284

Bestellnr.: 63P1015
EAN: 4017918042431
HTN:
1786284
IC 2,5/13-ST-5,08
Herstellerserien: IC 2,5

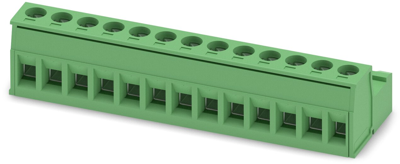

1786284 Phoenix Contact Steckverbindersysteme Bild 1

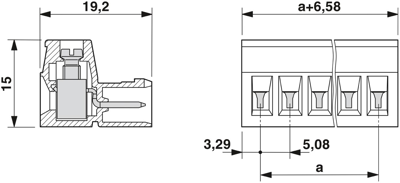

1786284 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,2225 € *
Verfügbar in 10 Tagen: 1.596 Stk. - bei Bestellung heute
Gesamtpreis:
461,13 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
9,2225 €

Leiterplattensteckverbinder IC 2,5/13-ST-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 13, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1786284 von Phoenix Contact im Überblick

  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : IC 2,5/13-ST-5,08
  • Artikelbezeichnung : IC 2,5/13-ST-5,08
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 320 V
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 13
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)

Weiterführende Links zu Phoenix Contact 1786284

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1786284

Technische Daten
Ausführung Stiftleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 13-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
