1784871 | Phoenix Contact

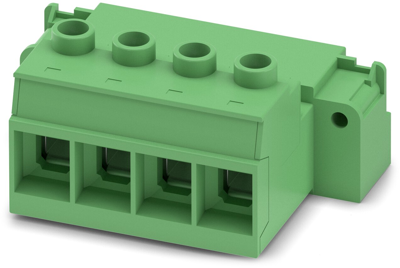

Leiterplattensteckverbinder IPC 35 HC/ 4-STGF-15,00

Leiterplattenstecker, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1784871 von Phoenix Contact im Überblick

• Gehäusefarbe : grün
• Bemessungsstrom : 125 A
• Bemessungsstoßspannung : 8 kV
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Kontaktausführung : Stift
• Produkttypbezeichnung : IPC 35 HC/ 4-STGF-15,00
• Artikelbezeichnung : IPC 35 HC/ 4-STGF-15,00
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 1000 V
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Kabel zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 4
• Werkstoff der Kontaktbeschichtung : Silber
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Rastermaß der Anschlüsse : 15 mm
• Rastermaß des Kontaktes : 15 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.5 mm²
• min. Betriebstemperatur : -40 °C
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 35 mm²
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 35 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 35 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
