1780985 | Phoenix Contact

Stiftleiste, 7-polig, RM 3.5 mm, gerade, schwarz, 1780985

Bestellnr.: 63P3330
EAN: 4046356544368
HTN:
1780985
MCV 1,5/ 7-G-3,5 P20 THRR56
Herstellerserien: MCV

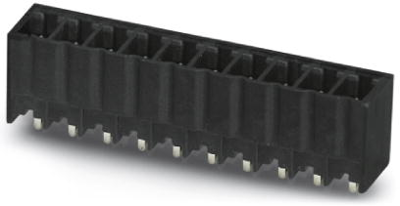

1780985 Phoenix Contact Steckverbindersysteme Bild 1

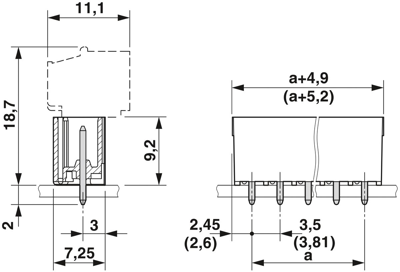

1780985 Phoenix Contact Steckverbindersysteme Bild 2

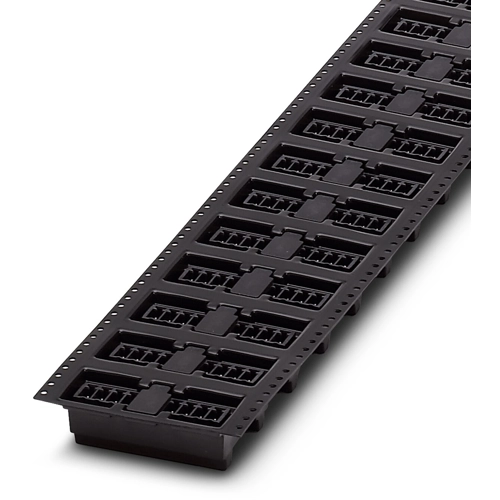

1780985 Phoenix Contact Steckverbindersysteme Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,0944 € *
Verfügbar in 10 Tagen: 800 Stk. - bei Bestellung heute
Gesamtpreis:
2,09 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
2,0944 €

Leiterplattensteckverbinder MCV 1,5/ 7-G-3,5 P20 THRR56

Leiterplattengrundgehäuse, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780985 von Phoenix Contact im Überblick

  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Verpackungsart : Rolle
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : Blistergurt (für SMD)
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MCV 1,5/ 7-G-3,5 P20 THRR56
  • Kontaktausführung : Stift
  • Länge des Pins : 2 mm
  • Produkttypbezeichnung : MCV 1,5/ 7-G-3,5 P20 THRR56
  • Gehäusefarbe : schwarz
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1780985

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780985

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 7-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
