1780846 | Phoenix Contact

Stiftleiste, 11-polig, RM 3.5 mm, gerade, schwarz, 1780846

Bestellnr.: 63P3452
EAN: 4046356544061
HTN:
1780846
MCV 1,5/11-GF-3,5 P20 THRR72
Herstellerserien: MCV

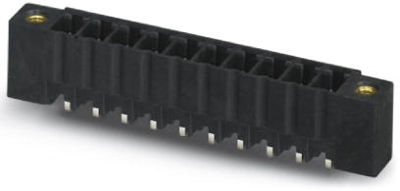

1780846 Phoenix Contact Steckverbindersysteme Bild 1

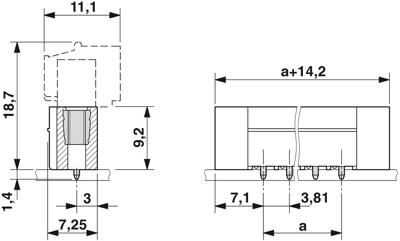

1780846 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,8437 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
691,87 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
180 Stk.
3,8437 €

Leiterplattensteckverbinder MCV 1,5/11-GF-3,5 P20 THRR72

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 11, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780846 von Phoenix Contact im Überblick

  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • Produkttypbezeichnung : MCV 1,5/11-GF-3,5 P20 THRR72
  • Länge des Pins : 2 mm
  • Kontaktausführung : Stift
  • Artikelbezeichnung : MCV 1,5/11-GF-3,5 P20 THRR72
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Banderolierung : Blistergurt (für SMD)
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 11
  • Anzahl der Steckkontaktreihen : 1
  • Rastermaß der Anschlüsse : 3.5 mm
  • Rastermaß des Kontaktes : 3.5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verpackungsart : Rolle
  • Verschmutzungsgrad : 2
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1780846

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780846

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Ja
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 11-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
