1780309 | Phoenix Contact
Stiftleiste, 7-polig, RM 3.5 mm, gerade, schwarz, 1780309
Bestellnr.: 63P3329
EAN: 4046356532129
HTN:
1780309
MCV 1,5/ 7-G-3,5 P14 THRR56
Herstellerserien: MCV
Einzelpreis (€ / Stk.)
2,0944 € *
Verfügbar in 10 Tagen: 400 Stk. - bei Bestellung heute

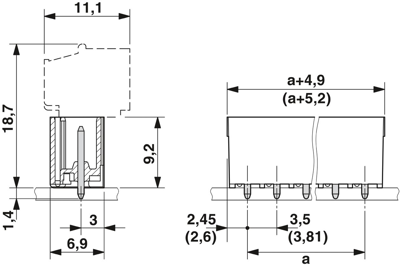

Leiterplattensteckverbinder MCV 1,5/ 7-G-3,5 P14 THRR56
Leiterplattengrundgehäuse, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'
Die technischen Merkmale von 1780309 von Phoenix Contact im Überblick
- Bemessungsstoßspannung : 2.5 kV
- Bemessungsstrom : 8 A
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
- Gehäusefarbe : schwarz
- Produkttypbezeichnung : MCV 1,5/ 7-G-3,5 P14 THRR56
- Länge des Pins : 1.4 mm
- Kontaktausführung : Stift
- Artikelbezeichnung : MCV 1,5/ 7-G-3,5 P14 THRR56
- Bemessungsspannung : 160 V
- Befestigungsart : THR-Löten
- Ausführung des elektrischen Anschlusses : THR-Anschluss
- Art der Banderolierung : Blistergurt (für SMD)
- Art der Verbindung : Leiterplatte zu Kabel
- Anzahl der Steckkontakte : 7
- Anzahl der Steckkontaktreihen : 1
- Rastermaß der Anschlüsse : 3.5 mm
- Rastermaß des Kontaktes : 3.5 mm
- Steckverbinderausführung : fixierter Steckverbinder
- Werkstoff der Kontaktbeschichtung : Zinn
- Verschmutzungsgrad : 2
- Verpackungsart : Rolle
- Werkstoff des Isolierkörpers : LCP
- Überspannungskategorie : 3
- Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
- min. Betriebstemperatur : -40 °C
Weiterführende Links zu Phoenix Contact 1780309
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780309
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Kontaktoberfläche | verzinnt | |
| Anschlussoberfläche | verzinnt | |
| Rastermaß | 3.5 mm | |
| Verriegelung | Nein | |
| Anschluss | Lötanschluss | |
| Anzahl der Reihen | 1 | |
| Polzahl | 7-polig | |
| Orientierung | gerade | |
| Nennspannung | 160 V | |
| Ausführung | Stiftleiste | |
| Nennstrom | 8 A | |
| Bestückung | bestückt | |
| Farbe | schwarz | |
| Kontaktart | Stift |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366930 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
