1780299 | Phoenix Contact

Stiftleiste, 7-polig, RM 3.5 mm, gerade, schwarz, 1780299

Bestellnr.: 63P3328
EAN: 4046356532013
HTN:
1780299
MCV 1,5/ 7-G-3,5 P14 THR
Herstellerserien: MCV

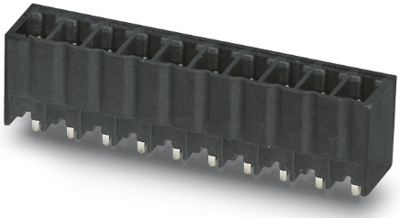

1780299 Phoenix Contact Steckverbindersysteme Bild 1

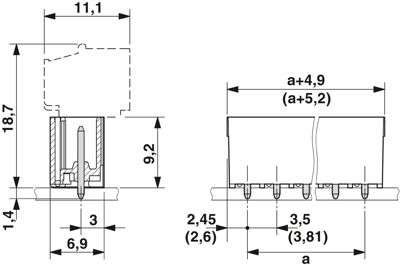

1780299 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,4633 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
2,46 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,4633 €
10 Stk.
2,2610 €
50 Stk.
2,0706 €
100 Stk.
1,8564 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MCV 1,5/ 7-G-3,5 P14 THR

Leiterplattengrundgehäuse, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780299 von Phoenix Contact im Überblick

  • Werkstoff des Isolierkörpers : LCP
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 7
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MCV 1,5/ 7-G-3,5 P14 THR
  • Kontaktausführung : Stift
  • Länge des Pins : 1.4 mm
  • Produkttypbezeichnung : MCV 1,5/ 7-G-3,5 P14 THR
  • Gehäusefarbe : schwarz
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1780299

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780299

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 7-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
