1780244 | Phoenix Contact

Stiftleiste, 4-polig, RM 3.5 mm, gerade, schwarz, 1780244

Bestellnr.: 63P3247
EAN: 4046356532099
HTN:
1780244
MCV 1,5/ 4-G-3,5 P14 THRR32
Herstellerserien: MCV

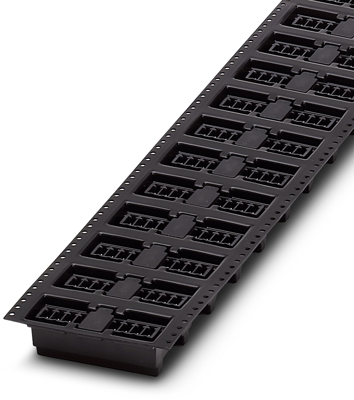

1780244 Phoenix Contact Steckverbindersysteme Bild 1

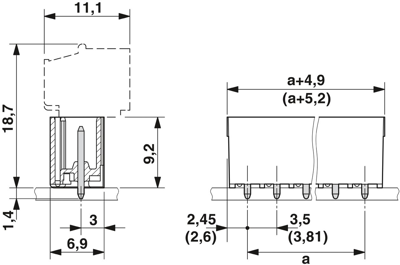

1780244 Phoenix Contact Steckverbindersysteme Bild 2

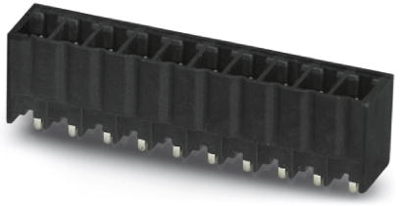

1780244 Phoenix Contact Steckverbindersysteme Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,4399 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
1,44 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
1,4399 €

Leiterplattensteckverbinder MCV 1,5/ 4-G-3,5 P14 THRR32

Leiterplattengrundgehäuse, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 4, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780244 von Phoenix Contact im Überblick

  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • Produkttypbezeichnung : MCV 1,5/ 4-G-3,5 P14 THRR32
  • Länge des Pins : 1.4 mm
  • Kontaktausführung : Stift
  • Artikelbezeichnung : MCV 1,5/ 4-G-3,5 P14 THRR32
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Art der Banderolierung : Blistergurt (für SMD)
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 4
  • Anzahl der Steckkontaktreihen : 1
  • Rastermaß der Anschlüsse : 3.5 mm
  • Rastermaß des Kontaktes : 3.5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Verpackungsart : Rolle
  • Werkstoff des Isolierkörpers : LCP
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1780244

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780244

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Nein
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 4-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
