1780134 | Phoenix Contact

Stiftleiste, 11-polig, RM 3.5 mm, gerade, schwarz, 1780134

Bestellnr.: 63P3451
EAN: 4046356532556
HTN:
1780134
MCV 1,5/11-GF-3,5 P14 THR
Herstellerserien: MCV

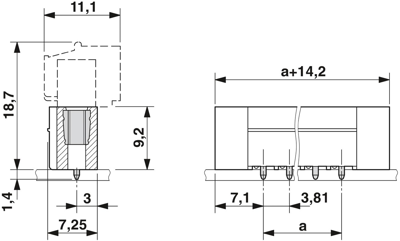

1780134 Phoenix Contact Steckverbindersysteme Bild 1

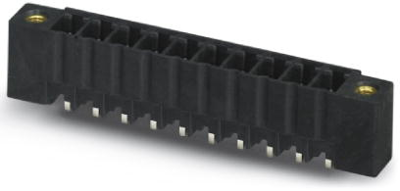

1780134 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,9984 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
4,00 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
3,9984 €

Leiterplattensteckverbinder MCV 1,5/11-GF-3,5 P14 THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 11, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780134 von Phoenix Contact im Überblick

  • Gehäusefarbe : schwarz
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Produkttypbezeichnung : MCV 1,5/11-GF-3,5 P14 THR
  • Länge des Pins : 1.4 mm
  • Kontaktausführung : Stift
  • Artikelbezeichnung : MCV 1,5/11-GF-3,5 P14 THR
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Art der Banderolierung : ohne
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 11
  • Rastermaß der Anschlüsse : 3.5 mm
  • Rastermaß des Kontaktes : 3.5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Werkstoff des Isolierkörpers : LCP
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1780134

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780134

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Ja
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.5 mm
Polzahl 11-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
