1780105 | Phoenix Contact

Stiftleiste, 10-polig, RM 3.5 mm, gerade, schwarz, 1780105

Bestellnr.: 63P3431
EAN: 4046356532655
HTN:
1780105
MCV 1,5/10-GF-3,5 P14 THRR72
Herstellerserien: MCV

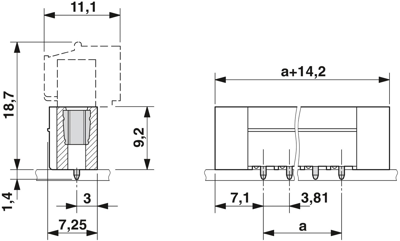

1780105 Phoenix Contact Steckverbindersysteme Bild 1

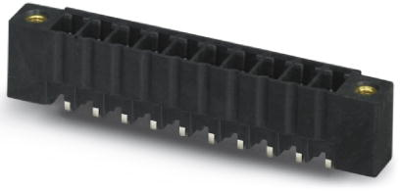

1780105 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,6057 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Gesamtpreis:
649,03 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
180 Stk.
3,6057 €

Leiterplattensteckverbinder MCV 1,5/10-GF-3,5 P14 THRR72

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 10, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780105 von Phoenix Contact im Überblick

  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.5 mm
  • Rastermaß der Anschlüsse : 3.5 mm
  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Verpackungsart : Rolle
  • Anzahl der Steckkontakte : 10
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Banderolierung : Blistergurt (für SMD)
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Artikelbezeichnung : MCV 1,5/10-GF-3,5 P14 THRR72
  • Produkttypbezeichnung : MCV 1,5/10-GF-3,5 P14 THRR72
  • Länge des Pins : 1.4 mm
  • Kontaktausführung : Stift
  • Gehäusefarbe : schwarz
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1780105

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1780105

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe schwarz
Rastermaß 3.5 mm
Nennspannung 160 V
Nennstrom 8 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 10-polig
Orientierung gerade
Anschluss Lötanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366930
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
