1780040 | Phoenix Contact

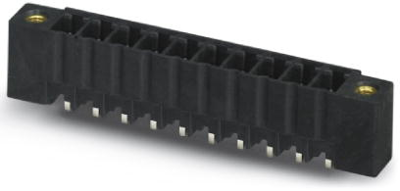

Leiterplattensteckverbinder MCV 1,5/ 7-GF-3,5 P14 THRR56

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1780040 von Phoenix Contact im Überblick

• Produkttypbezeichnung : MCV 1,5/ 7-GF-3,5 P14 THRR56
• Länge des Pins : 1.4 mm
• Kontaktausführung : Stift
• Bemessungsstrom : 8 A
• Bemessungsstoßspannung : 2.5 kV
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
• Gehäusefarbe : schwarz
• Steckverbinderausführung : fixierter Steckverbinder
• Rastermaß des Kontaktes : 3.5 mm
• Rastermaß der Anschlüsse : 3.5 mm
• Werkstoff des Isolierkörpers : LCP
• Werkstoff der Kontaktbeschichtung : Zinn
• Verschmutzungsgrad : 2
• Verpackungsart : Rolle
• Artikelbezeichnung : MCV 1,5/ 7-GF-3,5 P14 THRR56
• Ausführung des elektrischen Anschlusses : THR-Anschluss
• Befestigungsart : THR-Löten
• Bemessungsspannung : 160 V
• Anzahl der Steckkontakte : 7
• Anzahl der Steckkontaktreihen : 1
• Art der Verbindung : Leiterplatte zu Kabel
• Art der Leiterplattenbefestigung : Flansch
• Art der Banderolierung : Blistergurt (für SMD)
• Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
• Überspannungskategorie : 3
• min. Betriebstemperatur : -40 °C
