1778108 | Phoenix Contact

Buchsenleiste, 14-polig, RM 5.08 mm, gerade, grün, 1778108

Bestellnr.: 63P5616
EAN: 4017918039974
HTN:
1778108
MSTB 2,5/14-STF-5,08
Herstellerserien: MSTB

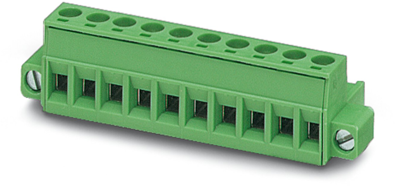

1778108 Phoenix Contact Steckverbindersysteme Bild 1

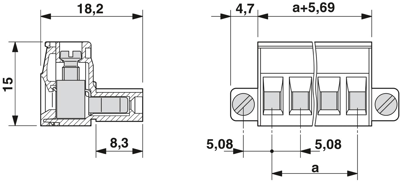

1778108 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
8,5561 € *
Verfügbar in 10 Tagen: 994 Stk. - bei Bestellung heute
Gesamtpreis:
8,56 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
8,5561 €

Leiterplattensteckverbinder MSTB 2,5/14-STF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 14, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1778108 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MSTB 2,5/14-STF-5,08
  • Kontaktausführung : Buchse
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Artikelbezeichnung : MSTB 2,5/14-STF-5,08
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 320 V
  • Anzahl der Steckkontakte : 14
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1778108

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1778108

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Schraubanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 12 A
Verriegelung Ja
Nennspannung 320 V
Bestückung bestückt
Ausführung Buchsenleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 5.08 mm
Polzahl 14-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
