1778030 | Phoenix Contact

Buchsenleiste, 7-polig, RM 5.08 mm, gerade, grün, 1778030

Bestellnr.: 63P5472
EAN: 4017918039905
HTN:
1778030
MSTB 2,5/ 7-STF-5,08
Herstellerserien: MSTB

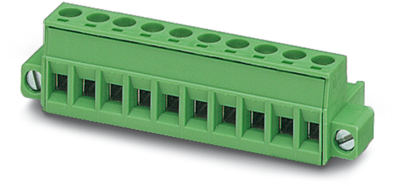

1778030 Phoenix Contact Steckverbindersysteme Bild 1

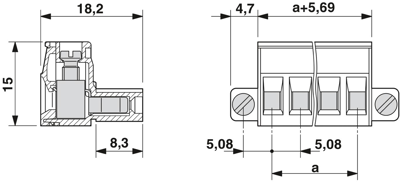

1778030 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,3673 € *
Verfügbar in 10 Tagen: 574 Stk. - bei Bestellung heute
Gesamtpreis:
4,37 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,3673 €

Leiterplattensteckverbinder MSTB 2,5/ 7-STF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 7, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1778030 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : MSTB 2,5/ 7-STF-5,08
  • Kontaktausführung : Buchse
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Artikelbezeichnung : MSTB 2,5/ 7-STF-5,08
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 320 V
  • Anzahl der Steckkontakte : 7
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • anschließbarer Kabeltyp : Rundkabel
  • Überspannungskategorie : 3
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²

Weiterführende Links zu Phoenix Contact 1778030

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1778030

Technische Daten
Ausführung Buchsenleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 7-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
