1769926 | Phoenix Contact

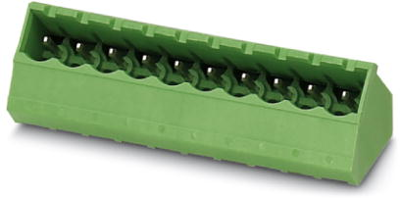

Stiftleiste, 14-polig, RM 5 mm, abgewinkelt, grün, 1769926

Bestellnr.: 63P9175
EAN: 4017918035143
HTN:
1769926
SMSTBA 2,5/14-G
Herstellerserien: SMSTB
1769926 Phoenix Contact Steckverbindersysteme
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,7485 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Gesamtpreis:
3,75 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
3,7485 €

Leiterplattengrundleiste SMSTBA 2,5/14-G

Leiterplattengrundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 14, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1769926 von Phoenix Contact im Überblick

  • Artikelbezeichnung : SMSTBA 2,5/14-G
  • Bemessungsspannung : 320 V
  • Befestigungsart : Wellenlöten
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Art der Banderolierung : ohne
  • Anzahl der Steckkontakte : 14
  • Anzahl der Steckkontaktreihen : 1
  • Steckverbinderausführung : fixierter Steckverbinder
  • Verpackungsart : Karton
  • Rastermaß der Anschlüsse : 5 mm
  • Rastermaß des Kontaktes : 5 mm
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : SMSTBA 2,5/14-G
  • Länge des Pins : 3.5 mm
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 45°/135° (schräg nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1769926

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1769926

Technische Daten
Filter Merkmal Wert
Anschlussoberfläche verzinnt
Anschluss Lötanschluss
Farbe grün
Bestückung bestückt
Polzahl 14-polig
Kontaktart Stift
Orientierung abgewinkelt
Verriegelung Nein
Nennspannung 320 V
Kontaktoberfläche verzinnt
Ausführung Stiftleiste
Nennstrom 12 A
Anzahl der Reihen 1
Rastermaß 5 mm
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
