1769434 | Phoenix Contact

Stiftleiste, 22-polig, RM 5 mm, abgewinkelt, grün, 1769434

Bestellnr.: 63P9134
EAN: 4017918034757
HTN:
1769434
SMSTB 2,5/22-G
Herstellerserien: SMSTB
1769434 Phoenix Contact Steckverbindersysteme

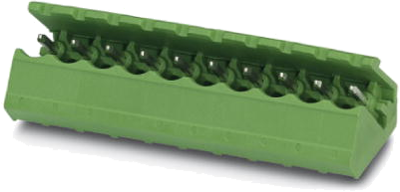

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,6168 € *
Standardlieferzeit ab Hersteller beträgt: 8 Wochen
Gesamtpreis:
5,62 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,6168 €

Leiterplattensteckverbinder SMSTB 2,5/22-G

Leiterplattengrundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 22, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1769434 von Phoenix Contact im Überblick

  • Länge des Pins : 3.5 mm
  • Produkttypbezeichnung : SMSTB 2,5/22-G
  • Kontaktausführung : Stift
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Verschmutzungsgrad : 2
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß des Kontaktes : 5 mm
  • Rastermaß der Anschlüsse : 5 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Verpackungsart : Karton
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 22
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • Befestigungsart : Wellenlöten
  • Bemessungsspannung : 320 V
  • Artikelbezeichnung : SMSTB 2,5/22-G
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 45°/135° (schräg nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1769434

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1769434

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Lötanschluss
Orientierung abgewinkelt
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 12 A
Verriegelung Nein
Nennspannung 320 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 5 mm
Polzahl 22-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
