1768949 | Phoenix Contact

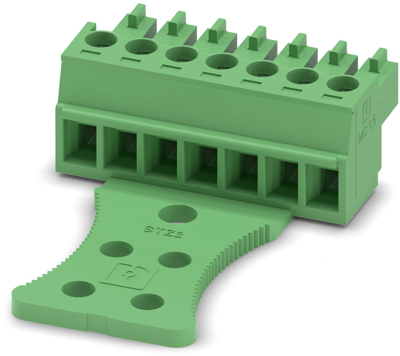

Buchsenleiste, 7-polig, RM 3.81 mm, gerade, grün, 1768949
Bestellnr.: 63P2278
EAN: 4046356444767
HTN:
1768949
MC 1,5/ 7-STZ2-3,81
Herstellerserien: COMBICON MC 1,5
Einzelpreis (€ / Stk.)
5,4026 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Leiterplattensteckverbinder MC 1,5/ 7-STZ2-3,81
Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn
Die technischen Merkmale von 1768949 von Phoenix Contact im Überblick
- Produkttypbezeichnung : MC 1,5/ 7-STZ2-3,81
- Kontaktausführung : Buchse
- Gehäusefarbe : grün
- Bemessungsstoßspannung : 2.5 kV
- Bemessungsstrom : 8 A
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
- Werkstoff der Kontaktbeschichtung : Zinn
- Werkstoff des Gehäuses : PA
- Werkstoff des Isolierkörpers : PA
- Rastermaß der Anschlüsse : 3.81 mm
- Rastermaß des Kontaktes : 3.81 mm
- Werkstoff des Kontaktes : Kupfer
- Art der Verbindung : Leiterplatte zu Kabel
- Anzahl der Steckkontakte : 7
- Anzahl der Steckkontaktreihen : 1
- Artikelbezeichnung : MC 1,5/ 7-STZ2-3,81
- Bemessungsspannung : 160 V
- Ausführung der Gehäuseoberfläche : nicht zutreffend
- Ausführung des elektrischen Anschlusses : Schraubanschluss
- min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²
- min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
- Überspannungskategorie : 3
- Winkel Kontakt/Leiteranschluss : 180° (horizontal)
- anschließbarer Kabeltyp : Rundkabel
- max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
- max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
- max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
- min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
Weiterführende Links zu Phoenix Contact 1768949
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1768949
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Verriegelung | Nein | |
| Ausführung | Buchsenleiste | |
| Anschluss | Schraubanschluss | |
| Anzahl der Reihen | 1 | |
| Kontaktart | Buchse | |
| Bestückung | bestückt | |
| Nennspannung | 160 V | |
| Anschlussoberfläche | verzinnt | |
| Kontaktoberfläche | verzinnt | |
| Polzahl | 7-polig | |
| Rastermaß | 3.81 mm | |
| Farbe | grün | |
| Nennstrom | 8 A | |
| Orientierung | gerade |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
