1767504 | Phoenix Contact

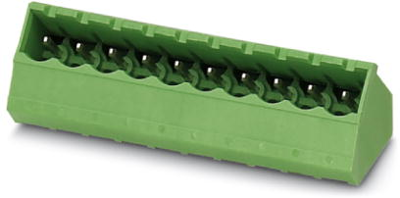

Stiftleiste, 15-polig, RM 5.08 mm, abgewinkelt, grün, 1767504
Einzelpreis (€ / Stk.)
3,9984 € *
Standardlieferzeit ab Hersteller beträgt: 8 Wochen
Leiterplattengrundleiste SMSTBA 2,5/15-G-5,08
Leiterplattengrundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 15, Rastermaß: 5,08 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten
Die technischen Merkmale von 1767504 von Phoenix Contact im Überblick
- Gehäusefarbe : grün
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
- Bemessungsstrom : 12 A
- Bemessungsstoßspannung : 4 kV
- Kontaktausführung : Stift
- Produkttypbezeichnung : SMSTBA 2,5/15-G-5,08
- Länge des Pins : 3.5 mm
- Werkstoff des Isolierkörpers : PA
- Werkstoff der Kontaktbeschichtung : Zinn
- Verschmutzungsgrad : 2
- Rastermaß der Anschlüsse : 5.08 mm
- Rastermaß des Kontaktes : 5.08 mm
- Verpackungsart : Karton
- Steckverbinderausführung : fixierter Steckverbinder
- Art der Banderolierung : ohne
- Anzahl der Steckkontaktreihen : 1
- Anzahl der Steckkontakte : 15
- Artikelbezeichnung : SMSTBA 2,5/15-G-5,08
- Bemessungsspannung : 320 V
- Befestigungsart : Wellenlöten
- Ausführung des elektrischen Anschlusses : Lötanschluss
- min. Betriebstemperatur : -40 °C
- Überspannungskategorie : 3
- Winkel Leiterplatte/Kontakt : 45°/135° (schräg nach oben)
Weiterführende Links zu Phoenix Contact 1767504
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1767504
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Verriegelung | Nein | |
| Ausführung | Stiftleiste | |
| Anschluss | Lötanschluss | |
| Anzahl der Reihen | 1 | |
| Kontaktart | Stift | |
| Bestückung | bestückt | |
| Nennspannung | 320 V | |
| Kontaktoberfläche | verzinnt | |
| Polzahl | 15-polig | |
| Rastermaß | 5.08 mm | |
| Farbe | grün | |
| Nennstrom | 12 A | |
| Orientierung | abgewinkelt |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366930 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
