1767342 | Phoenix Contact

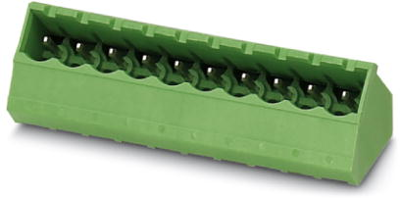

Stiftleiste, 22-polig, RM 5 mm, abgewinkelt, grün, 1767342

Bestellnr.: 63P9191
EAN: 4017918033156
HTN:
1767342
SMSTBA 2,5/22-G
Herstellerserien: SMSTB
1767342 Phoenix Contact Steckverbindersysteme
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,6168 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
5,62 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,6168 €

Leiterplattengrundleiste SMSTBA 2,5/22-G

Leiterplattengrundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 22, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1767342 von Phoenix Contact im Überblick

  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : SMSTBA 2,5/22-G
  • Länge des Pins : 3.5 mm
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Verschmutzungsgrad : 2
  • Rastermaß der Anschlüsse : 5 mm
  • Rastermaß des Kontaktes : 5 mm
  • Verpackungsart : Karton
  • Steckverbinderausführung : fixierter Steckverbinder
  • Art der Banderolierung : ohne
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 22
  • Artikelbezeichnung : SMSTBA 2,5/22-G
  • Bemessungsspannung : 320 V
  • Befestigungsart : Wellenlöten
  • Ausführung des elektrischen Anschlusses : Lötanschluss
  • min. Betriebstemperatur : -40 °C
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 45°/135° (schräg nach oben)

Weiterführende Links zu Phoenix Contact 1767342

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1767342

Technische Daten
Filter Merkmal Wert
Kontaktoberfläche verzinnt
Verriegelung Nein
Nennstrom 12 A
Anschluss Lötanschluss
Kontaktart Stift
Polzahl 22-polig
Nennspannung 320 V
Rastermaß 5 mm
Ausführung Stiftleiste
Anschlussoberfläche verzinnt
Farbe grün
Orientierung abgewinkelt
Anzahl der Reihen 1
Bestückung bestückt
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
