1765557 | Phoenix Contact

Buchsenleiste, 13-polig, RM 3.81 mm, gerade, grün, 1765557

Bestellnr.: 63P2555
EAN: 4046356437523
HTN:
1765557
MC 1,5/13-STZ4-3,81
Herstellerserien: COMBICON MC 1,5

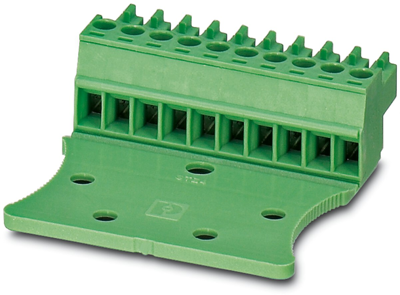

1765557 Phoenix Contact Steckverbindersysteme Bild 1

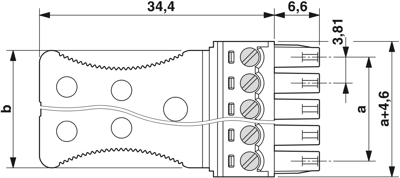

1765557 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
8,6632 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Gesamtpreis:
433,16 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
8,6632 €

Leiterplattensteckverbinder MC 1,5/13-STZ4-3,81

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 13, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1765557 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 13
  • Art der Verbindung : Leiterplatte zu Kabel
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MC 1,5/13-STZ4-3,81
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Produkttypbezeichnung : MC 1,5/13-STZ4-3,81
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.14 mm²

Weiterführende Links zu Phoenix Contact 1765557

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1765557

Technische Daten
Filter Merkmal Wert
Verriegelung Nein
Ausführung Buchsenleiste
Anschluss Schraubanschluss
Anzahl der Reihen 1
Kontaktart Buchse
Bestückung bestückt
Nennspannung 160 V
Anschlussoberfläche verzinnt
Kontaktoberfläche verzinnt
Polzahl 13-polig
Rastermaß 3.81 mm
Farbe grün
Nennstrom 8 A
Orientierung gerade
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
RoHS konform Ja
