1764280 | Phoenix Contact

Buchsenleiste, 12-polig, RM 5.08 mm, gerade, grün, 1764280

Bestellnr.: 63P5590
EAN: 4017918031718
HTN:
1764280
MSTB 2,5/12-STZ-5,08
Herstellerserien: MSTB
1764280 Phoenix Contact Steckverbindersysteme

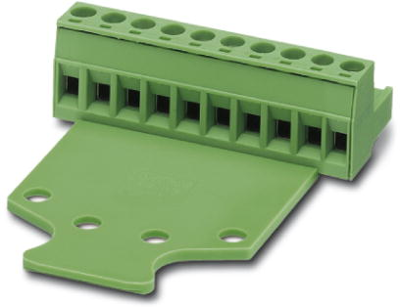

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
11,3764 € *
Sofort verfügbar: 48 Stk.
Verfügbar in 10 Tagen: 293 Stk. - bei Bestellung heute
Gesamtpreis:
11,38 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
11,3764 €
10 Stk.
10,4601 €
50 Stk.
9,5200 €
100 Stk.
8,5680 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MSTB 2,5/12-STZ-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 12, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1764280 von Phoenix Contact im Überblick

  • Bemessungsspannung : 320 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : MSTB 2,5/12-STZ-5,08
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 12
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Rastermaß des Kontaktes : 5.08 mm
  • Rastermaß der Anschlüsse : 5.08 mm
  • Produkttypbezeichnung : MSTB 2,5/12-STZ-5,08
  • Kontaktausführung : Buchse
  • Gehäusefarbe : grün
  • Bemessungsstrom : 12 A
  • Bemessungsstoßspannung : 4 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1764280

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1764280

Technische Daten
Filter Merkmal Wert
Farbe grün
Anschluss Schraubanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Buchse
Nennstrom 12 A
Verriegelung Nein
Nennspannung 320 V
Bestückung bestückt
Ausführung Buchsenleiste
Kontaktoberfläche verzinnt
Rastermaß 5.08 mm
Polzahl 12-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
