1764277 | Phoenix Contact

Buchsenleiste, 13-polig, RM 5.08 mm, gerade, grün, 1764277

Bestellnr.: 63P5604
EAN: 4017918031701
HTN:
1764277
MSTB 2,5/13-STZ-5,08
Herstellerserien: MSTB
1764277 Phoenix Contact Steckverbindersysteme

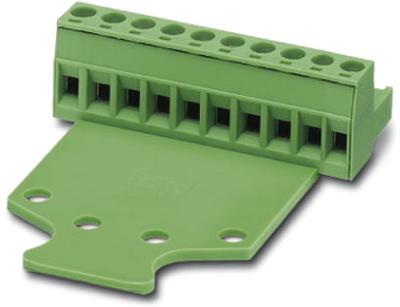

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
8,6394 € *
Verfügbar in 10 Tagen: 243 Stk. - bei Bestellung heute
Gesamtpreis:
8,64 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
8,6394 €

Leiterplattensteckverbinder MSTB 2,5/13-STZ-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 13, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1764277 von Phoenix Contact im Überblick

  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Bemessungsstoßspannung : 4 kV
  • Bemessungsstrom : 12 A
  • Gehäusefarbe : grün
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : MSTB 2,5/13-STZ-5,08
  • Rastermaß der Anschlüsse : 5.08 mm
  • Rastermaß des Kontaktes : 5.08 mm
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 13
  • Anzahl der Steckkontaktreihen : 1
  • Werkstoff des Kontaktes : Kupfer
  • Artikelbezeichnung : MSTB 2,5/13-STZ-5,08
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 320 V
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²

Weiterführende Links zu Phoenix Contact 1764277

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1764277

Technische Daten
Ausführung Buchsenleiste
Verriegelung Nein
Kontaktoberfläche verzinnt
Kontaktart Buchse
Farbe grün
Rastermaß 5.08 mm
Nennspannung 320 V
Nennstrom 12 A
Bestückung bestückt
Polzahl 13-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
