1748642 | Phoenix Contact

Stiftleiste, 4-polig, RM 10.16 mm, gerade, grün, 1748642

Bestellnr.: 63P1620
EAN: 4046356310703
HTN:
1748642
ISPC 16/ 4-STF-10,16
Herstellerserien: ISPC
1748642 Phoenix Contact Steckverbindersysteme

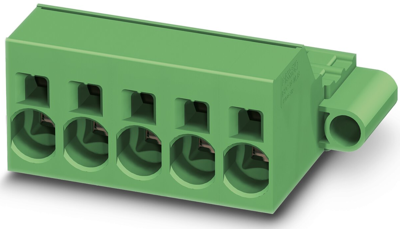

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,7818 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
489,09 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
9,7818 €

Leiterplattensteckverbinder ISPC 16/ 4-STF-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 10,16 mm, Anschlussart: Push-in-Federanschluss, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1748642 von Phoenix Contact im Überblick

  • Rastermaß der Anschlüsse : 10.16 mm
  • Rastermaß des Kontaktes : 10.16 mm
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 4
  • Artikelbezeichnung : ISPC 16/ 4-STF-10,16
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 1000 V
  • Ausführung des elektrischen Anschlusses : Push In-Anschluss
  • Bemessungsstrom : 76 A
  • Bemessungsstoßspannung : 8 kV
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : ISPC 16/ 4-STF-10,16
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.75 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1748642

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1748642

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche versilbert
Kontaktart Stift
Farbe grün
Rastermaß 10.16 mm
Nennspannung 1 kV
Nennstrom 76 A
Anschlussoberfläche versilbert
Bestückung bestückt
Polzahl 4-polig
Orientierung gerade
Anschluss Push-in Federanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland IN
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
