1719163 | Phoenix Contact

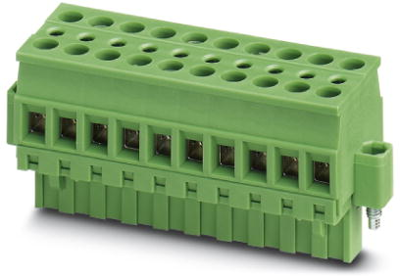

Leiterplattensteckverbinder TVMSTB 2,5/ 9-STF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 400 V, Polzahl: 9, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1719163 von Phoenix Contact im Überblick

• Kontaktausführung : Buchse
• Produkttypbezeichnung : TVMSTB 2,5/ 9-STF-5,08
• Bemessungsstoßspannung : 4 kV
• Bemessungsstrom : 12 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Werkstoff des Gehäuses : PA
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Rastermaß des Kontaktes : 5.08 mm
• Rastermaß der Anschlüsse : 5.08 mm
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 400 V
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Artikelbezeichnung : TVMSTB 2,5/ 9-STF-5,08
• Werkstoff des Kontaktes : Kupfer
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 9
• Art der Verbindung : Leiterplatte zu Kabel
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• min. Betriebstemperatur : -40 °C
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
