1715303 | Phoenix Contact

Buchsenleiste, 7-polig, RM 10.16 mm, gerade, grün, 1715303

Bestellnr.: 64P0163
EAN: 4046356103398
HTN:
1715303
TPC 16/ 7-STF-10,16
Herstellerserien: TPC

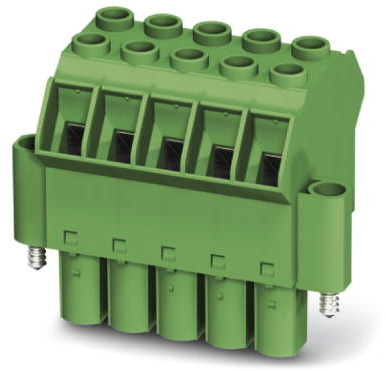

1715303 Phoenix Contact Steckverbindersysteme Bild 1

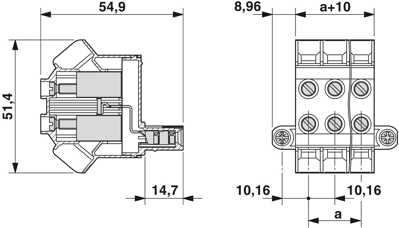

1715303 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
52,5861 € *
Standardlieferzeit ab Hersteller beträgt: 8 Wochen
Gesamtpreis:
1.051,72 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
20 Stk.
52,5861 €

Leiterplattensteckverbinder TPC 16/ 7-STF-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 7, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1715303 von Phoenix Contact im Überblick

  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : TPC 16/ 7-STF-10,16
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 1000 V
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 7
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Produkttypbezeichnung : TPC 16/ 7-STF-10,16
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²

Weiterführende Links zu Phoenix Contact 1715303

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1715303

Technische Daten
Filter Merkmal Wert
Verriegelung Ja
Ausführung Buchsenleiste
Anschluss Schraubanschluss
Anzahl der Reihen 1
Kontaktart Buchse
Bestückung bestückt
Nennspannung 1 kV
Anschlussoberfläche versilbert
Kontaktoberfläche versilbert
Polzahl 7-polig
Rastermaß 10.16 mm
Farbe grün
Nennstrom 76 A
Orientierung gerade
Logistik
Merkmal Wert
Ursprungsland BG
Zolltarifnummer 85366990
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
RoHS konform Ja
