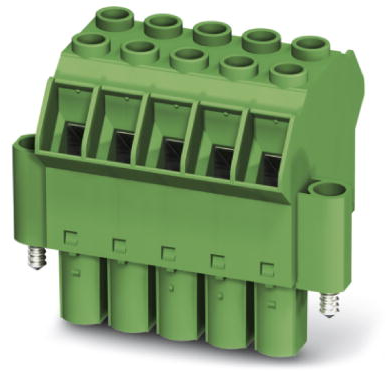

1715280 | Phoenix Contact

Buchsenleiste, 5-polig, RM 10.16 mm, gerade, grün, 1715280

Bestellnr.: 64P0159
EAN: 4046356103367
HTN:
1715280
TPC 16/ 5-STF-10,16
Herstellerserien: TPC
1715280 Phoenix Contact Steckverbindersysteme

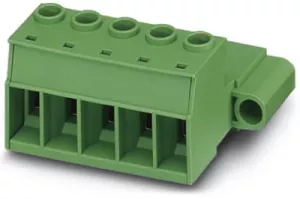

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
37,7587 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
755,17 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
20 Stk.
37,7587 €

Leiterplattensteckverbinder TPC 16/ 5-STF-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1715280 von Phoenix Contact im Überblick

  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : TPC 16/ 5-STF-10,16
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 1000 V
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 5
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Produkttypbezeichnung : TPC 16/ 5-STF-10,16
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²

Weiterführende Links zu Phoenix Contact 1715280

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1715280

Technische Daten
Rastermaß 10.16 mm
Kontaktart Buchse
Orientierung gerade
Nennstrom 76 A
Bestückung bestückt
Anschluss Schraubanschluss
Farbe grün
Nennspannung 1 kV
Kontaktoberfläche versilbert
Anschlussoberfläche versilbert
Ausführung Buchsenleiste
Anzahl der Reihen 1
Verriegelung Ja
Polzahl 5-polig
Logistik
Zolltarifnummer 85366990
Ursprungsland IN
Compliance
SVHC frei Nein
RoHS konform Ja
Substanz Beschreibung Blei
Stand der RoHS-Richtlinie 31.03.15
