1715264 | Phoenix Contact

Buchsenleiste, 3-polig, RM 10.16 mm, gerade, grün, 1715264

Bestellnr.: 64P0154
EAN: 4046356103336
HTN:
1715264
TPC 16/ 3-STF-10,16
Herstellerserien: TPC

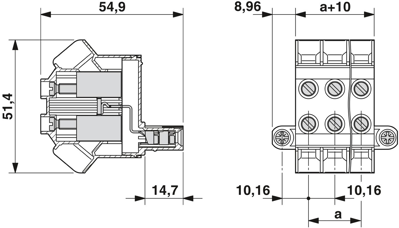

1715264 Phoenix Contact Steckverbindersysteme Bild 1

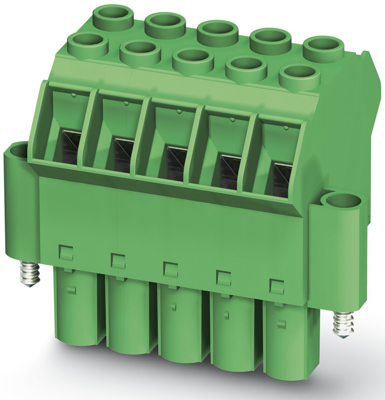

1715264 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
22,9313 € *
Verfügbar in 10 Tagen: 18 Stk. - bei Bestellung heute
Gesamtpreis:
458,63 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
20 Stk.
22,9313 €

Leiterplattensteckverbinder TPC 16/ 3-STF-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 3, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1715264 von Phoenix Contact im Überblick

  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : TPC 16/ 3-STF-10,16
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Bemessungsspannung : 1000 V
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 3
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff der Kontaktbeschichtung : Silber
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Rastermaß des Kontaktes : 10.16 mm
  • Rastermaß der Anschlüsse : 10.16 mm
  • Produkttypbezeichnung : TPC 16/ 3-STF-10,16
  • Kontaktausführung : Buchse
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Bemessungsstoßspannung : 8 kV
  • Bemessungsstrom : 76 A
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
  • min. Betriebstemperatur : -40 °C
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²

Weiterführende Links zu Phoenix Contact 1715264

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1715264

Technische Daten
Anschluss Schraubanschluss
Anschlussoberfläche versilbert
Kontaktart Buchse
Nennstrom 76 A
Farbe grün
Anzahl der Reihen 1
Kontaktoberfläche versilbert
Nennspannung 1 kV
Rastermaß 10.16 mm
Ausführung Buchsenleiste
Orientierung gerade
Verriegelung Ja
Polzahl 3-polig
Bestückung bestückt
Logistik
Zolltarifnummer 85366990
Ursprungsland IN
Compliance
Substanz Beschreibung Blei
SVHC frei Nein
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
