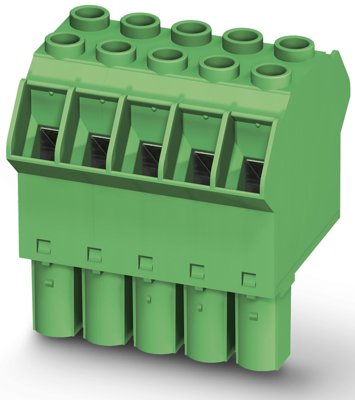

1715206 | Phoenix Contact
Buchsenleiste, 5-polig, RM 10.16 mm, gerade, grün, 1715206
Einzelpreis (€ / Stk.)
37,0923 € *
Standardlieferzeit ab Hersteller beträgt: 9 Wochen
Gesamtpreis:
741,85 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
20 Stk.
37,0923 €
Leiterplattensteckverbinder TPC 16/ 5-ST-10,16
Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Silber
Die technischen Merkmale von 1715206 von Phoenix Contact im Überblick
- Ausführung der Gehäuseoberfläche : nicht zutreffend
- Artikelbezeichnung : TPC 16/ 5-ST-10,16
- Ausführung des elektrischen Anschlusses : Schraubanschluss
- Bemessungsspannung : 1000 V
- Werkstoff des Kontaktes : Kupfer
- Anzahl der Steckkontakte : 5
- Anzahl der Steckkontaktreihen : 1
- Art der Verbindung : Leiterplatte zu Kabel
- Werkstoff der Kontaktbeschichtung : Silber
- Werkstoff des Gehäuses : PA
- Werkstoff des Isolierkörpers : PA
- Rastermaß des Kontaktes : 10.16 mm
- Rastermaß der Anschlüsse : 10.16 mm
- Produkttypbezeichnung : TPC 16/ 5-ST-10,16
- Kontaktausführung : Buchse
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
- Gehäusefarbe : grün
- Bemessungsstoßspannung : 8 kV
- Bemessungsstrom : 76 A
- min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
- min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
- Winkel Kontakt/Leiteranschluss : 180° (horizontal)
- Überspannungskategorie : 3
- min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
- max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
- min. Betriebstemperatur : -40 °C
- anschließbarer Kabeltyp : Rundkabel
- max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
- max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
Weiterführende Links zu Phoenix Contact 1715206
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1715206
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anschlussoberfläche | versilbert | |
| Anschluss | Schraubanschluss | |
| Farbe | grün | |
| Bestückung | bestückt | |
| Polzahl | 5-polig | |
| Kontaktart | Buchse | |
| Orientierung | gerade | |
| Verriegelung | Nein | |
| Nennspannung | 1 kV | |
| Kontaktoberfläche | versilbert | |
| Ausführung | Buchsenleiste | |
| Nennstrom | 76 A | |
| Anzahl der Reihen | 1 | |
| Rastermaß | 10.16 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | BG |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
