1714304 | Phoenix Contact

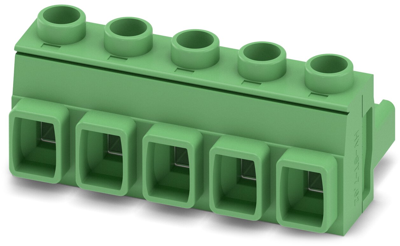

Steckerteil GMSTB 2,5 HCV/ 5-ST-7,62

Leiterplattenstecker, Nennstrom: 16 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1714304 von Phoenix Contact im Überblick

• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 1000 V
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Artikelbezeichnung : GMSTB 2,5 HCV/ 5-ST-7,62
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 5
• Werkstoff des Gehäuses : PA
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Rastermaß der Anschlüsse : 7.62 mm
• Rastermaß des Kontaktes : 7.62 mm
• Produkttypbezeichnung : GMSTB 2,5 HCV/ 5-ST-7,62
• Kontaktausführung : Buchse
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Bemessungsstoßspannung : 8 kV
• Bemessungsstrom : 16 A
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. Betriebstemperatur : -40 °C
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
