1714294 | Phoenix Contact

Buchsenleiste, 4-polig, RM 7.62 mm, gerade, grün, 1714294

Bestellnr.: 63P0410
EAN: 4046356095587
HTN:
1714294
GMSTB 2,5 HCV/ 4-ST-7,62
Herstellerserien: GMSTB
1714294 Phoenix Contact Steckverbindersysteme

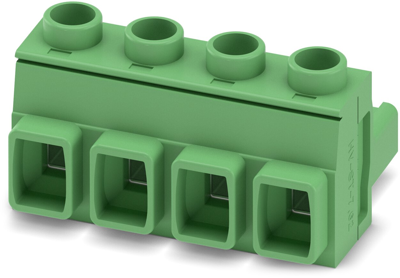

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,2241 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
5,22 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
5,2241 €

Steckerteil GMSTB 2,5 HCV/ 4-ST-7,62

Leiterplattenstecker, Nennstrom: 16 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Die technischen Merkmale von 1714294 von Phoenix Contact im Überblick

  • Bemessungsstrom : 16 A
  • Bemessungsstoßspannung : 8 kV
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Kontaktausführung : Buchse
  • Produkttypbezeichnung : GMSTB 2,5 HCV/ 4-ST-7,62
  • Rastermaß des Kontaktes : 7.62 mm
  • Rastermaß der Anschlüsse : 7.62 mm
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 4
  • Art der Verbindung : Leiterplatte zu Kabel
  • Werkstoff des Kontaktes : Kupfer
  • Artikelbezeichnung : GMSTB 2,5 HCV/ 4-ST-7,62
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Bemessungsspannung : 1000 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
  • min. Betriebstemperatur : -40 °C
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1714294

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1714294

Technische Daten
Orientierung gerade
Anschlussoberfläche verzinnt
Anschluss Schraubanschluss
Verriegelung Nein
Rastermaß 7.62 mm
Farbe grün
Bestückung bestückt
Ausführung Buchsenleiste
Polzahl 4-polig
Nennspannung 1 kV
Nennstrom 16 A
Kontaktart Buchse
Kontaktoberfläche verzinnt
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
