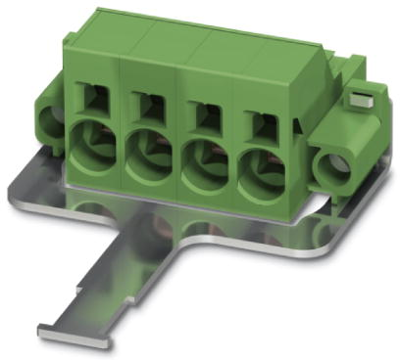

1711488 | Phoenix Contact

Leiterplattensteckverbinder SPC 16/ 4-STF-SH-10,16

Leiterplattenstecker, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 10,16 mm, Anschlussart: Push-in-Federanschluss, Farbe: grün, Kontaktoberfläche: Silber

Die technischen Merkmale von 1711488 von Phoenix Contact im Überblick

• Artikelbezeichnung : SPC 16/ 4-STF-SH-10,16
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Bemessungsspannung : 1000 V
• Ausführung des elektrischen Anschlusses : Push In-Anschluss
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 4
• Anzahl der Steckkontaktreihen : 1
• Werkstoff des Kontaktes : Kupfer
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Silber
• Rastermaß der Anschlüsse : 10.16 mm
• Rastermaß des Kontaktes : 10.16 mm
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Bemessungsstrom : 76 A
• Bemessungsstoßspannung : 8 kV
• Kontaktausführung : Buchse
• Produkttypbezeichnung : SPC 16/ 4-STF-SH-10,16
• Überspannungskategorie : 3
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.75 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.75 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 16 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.75 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 16 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 16 mm²
• anschließbarer Kabeltyp : Rundkabel
