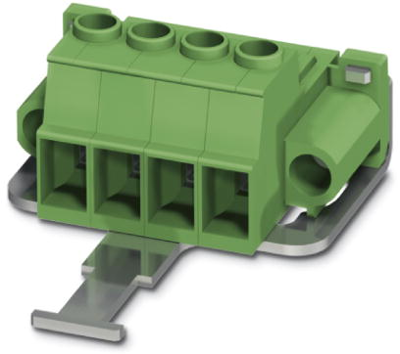

1709380 | Phoenix Contact

Stiftleiste, 4-polig, RM 7.62 mm, gerade, grün, 1709380

Bestellnr.: 63P1501
EAN: 4046356075800
HTN:
1709380
IPC 5/ 4-STF-SH-7,62
Herstellerserien: IPC
1709380 Phoenix Contact Steckverbindersysteme
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
9,163 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
458,15 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
9,163 €

Leiterplattensteckverbinder IPC 5/ 4-STF-SH-7,62

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1709380 von Phoenix Contact im Überblick

  • Produkttypbezeichnung : IPC 5/ 4-STF-SH-7,62
  • Kontaktausführung : Stift
  • Bemessungsstrom : 41 A
  • Bemessungsstoßspannung : 8 kV
  • Gehäusefarbe : grün
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Rastermaß des Kontaktes : 7.62 mm
  • Rastermaß der Anschlüsse : 7.62 mm
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Bemessungsspannung : 1000 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : IPC 5/ 4-STF-SH-7,62
  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 4
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1709380

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1709380

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe grün
Rastermaß 7.62 mm
Nennspannung 1 kV
Nennstrom 41 A
Bestückung bestückt
Polzahl 4-polig
Orientierung gerade
Anschluss Schraubanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
