1709209 | Phoenix Contact

Stiftleiste, 7-polig, RM 7.62 mm, gerade, grün, 1709209

Bestellnr.: 63P1527
EAN: 4046356075749
HTN:
1709209
IPC 5/ 7-STF-7,62
Herstellerserien: IPC
1709209 Phoenix Contact Steckverbindersysteme

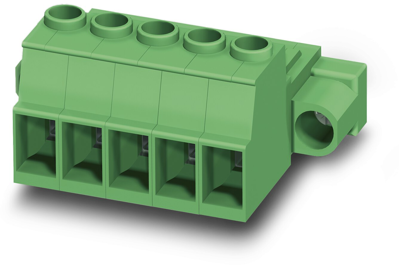

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
10,6981 € *
Standardlieferzeit ab Hersteller beträgt: 9 Wochen
Gesamtpreis:
534,91 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
10,6981 €

Leiterplattensteckverbinder IPC 5/ 7-STF-7,62

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 7, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1709209 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 7
  • Bemessungsspannung : 1000 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Artikelbezeichnung : IPC 5/ 7-STF-7,62
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff des Gehäuses : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Rastermaß der Anschlüsse : 7.62 mm
  • Rastermaß des Kontaktes : 7.62 mm
  • Bemessungsstrom : 41 A
  • Bemessungsstoßspannung : 8 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : IPC 5/ 7-STF-7,62
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)

Weiterführende Links zu Phoenix Contact 1709209

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1709209

Technische Daten
Filter Merkmal Wert
Anschlussoberfläche verzinnt
Anschluss Schraubanschluss
Farbe grün
Bestückung bestückt
Polzahl 7-polig
Kontaktart Stift
Orientierung gerade
Verriegelung Ja
Nennspannung 1 kV
Kontaktoberfläche verzinnt
Ausführung Stiftleiste
Nennstrom 41 A
Anzahl der Reihen 1
Rastermaß 7.62 mm
Logistik
Merkmal Wert
Ursprungsland PL
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
