1709089 | Phoenix Contact

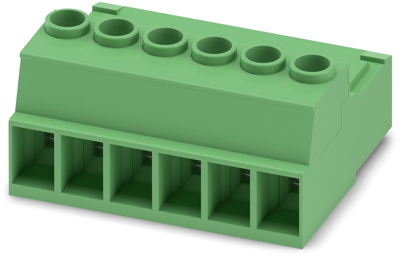

Leiterplattensteckverbinder IPC 5/ 6-ST-7,62

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 6, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1709089 von Phoenix Contact im Überblick

• Produkttypbezeichnung : IPC 5/ 6-ST-7,62
• Kontaktausführung : Stift
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Bemessungsstoßspannung : 8 kV
• Bemessungsstrom : 41 A
• Rastermaß der Anschlüsse : 7.62 mm
• Rastermaß des Kontaktes : 7.62 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Artikelbezeichnung : IPC 5/ 6-ST-7,62
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Bemessungsspannung : 1000 V
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 6
• Werkstoff des Kontaktes : Kupfer
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
• anschließbarer Kabeltyp : Rundkabel
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
• min. Betriebstemperatur : -40 °C
