1709076 | Phoenix Contact

Stiftleiste, 5-polig, RM 7.62 mm, gerade, grün, 1709076

Bestellnr.: 63P1509
EAN: 4046356075619
HTN:
1709076
IPC 5/ 5-ST-7,62
Herstellerserien: IPC
1709076 Phoenix Contact Steckverbindersysteme

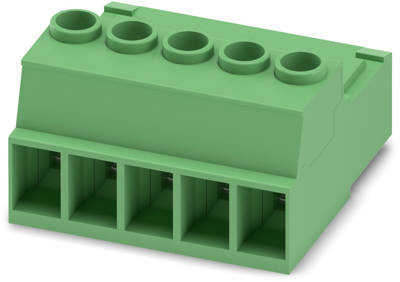

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,9849 € *
Standardlieferzeit ab Hersteller beträgt: 15 Wochen
Gesamtpreis:
7,98 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,9849 €

Leiterplattensteckverbinder IPC 5/ 5-ST-7,62

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 5, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1709076 von Phoenix Contact im Überblick

  • Werkstoff des Kontaktes : Kupfer
  • Anzahl der Steckkontakte : 5
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Bemessungsspannung : 1000 V
  • Ausführung des elektrischen Anschlusses : Schraubanschluss
  • Ausführung der Gehäuseoberfläche : nicht zutreffend
  • Artikelbezeichnung : IPC 5/ 5-ST-7,62
  • Werkstoff des Gehäuses : PA
  • Werkstoff des Isolierkörpers : PA
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
  • Rastermaß des Kontaktes : 7.62 mm
  • Rastermaß der Anschlüsse : 7.62 mm
  • Bemessungsstrom : 41 A
  • Bemessungsstoßspannung : 8 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
  • Gehäusefarbe : grün
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : IPC 5/ 5-ST-7,62
  • min. Betriebstemperatur : -40 °C
  • max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
  • min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
  • anschließbarer Kabeltyp : Rundkabel
  • max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
  • max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
  • min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
  • Überspannungskategorie : 3
  • Winkel Kontakt/Leiteranschluss : 180° (horizontal)

Weiterführende Links zu Phoenix Contact 1709076

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1709076

Technische Daten
Nennspannung 1 kV
Verriegelung Nein
Anzahl der Reihen 1
Anschluss Schraubanschluss
Orientierung gerade
Rastermaß 7.62 mm
Ausführung Stiftleiste
Nennstrom 41 A
Polzahl 5-polig
Farbe grün
Bestückung bestückt
Anschlussoberfläche verzinnt
Kontaktart Stift
Kontaktoberfläche verzinnt
Logistik
Zolltarifnummer 85366990
Ursprungsland PL
Compliance
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
