1709063 | Phoenix Contact

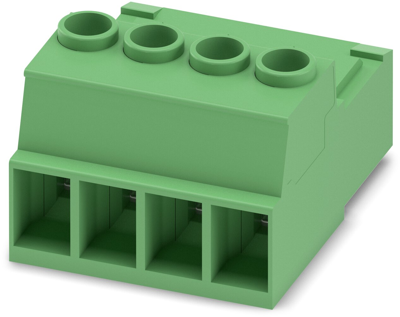

Stiftleiste, 4-polig, RM 7.62 mm, gerade, grün, 1709063
Einzelpreis (€ / Stk.)
6,4498 € *
Sofort verfügbar: 47 Stk.
Leiterplattensteckverbinder IPC 5/ 4-ST-7,62
Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn
Die technischen Merkmale von 1709063 von Phoenix Contact im Überblick
- Produkttypbezeichnung : IPC 5/ 4-ST-7,62
- Kontaktausführung : Stift
- Gehäusefarbe : grün
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
- Bemessungsstoßspannung : 8 kV
- Bemessungsstrom : 41 A
- Rastermaß der Anschlüsse : 7.62 mm
- Rastermaß des Kontaktes : 7.62 mm
- Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
- Werkstoff der Kontaktbeschichtung : Zinn
- Werkstoff des Isolierkörpers : PA
- Werkstoff des Gehäuses : PA
- Artikelbezeichnung : IPC 5/ 4-ST-7,62
- Ausführung der Gehäuseoberfläche : nicht zutreffend
- Ausführung des elektrischen Anschlusses : Schraubanschluss
- Bemessungsspannung : 1000 V
- Art der Verbindung : Leiterplatte zu Kabel
- Anzahl der Steckkontakte : 4
- Anzahl der Steckkontaktreihen : 1
- Werkstoff des Kontaktes : Kupfer
- Winkel Kontakt/Leiteranschluss : 180° (horizontal)
- Überspannungskategorie : 3
- min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
- min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
- max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
- max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
- anschließbarer Kabeltyp : Rundkabel
- min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
- max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
- min. Betriebstemperatur : -40 °C
Weiterführende Links zu Phoenix Contact 1709063
Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1709063
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anschlussoberfläche | verzinnt | |
| Anschluss | Schraubanschluss | |
| Farbe | grün | |
| Bestückung | bestückt | |
| Polzahl | 4-polig | |
| Kontaktart | Stift | |
| Orientierung | gerade | |
| Verriegelung | Nein | |
| Nennspannung | 1 kV | |
| Kontaktoberfläche | verzinnt | |
| Ausführung | Stiftleiste | |
| Nennstrom | 41 A | |
| Anzahl der Reihen | 1 | |
| Rastermaß | 7.62 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | PL |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
