1707311 | Phoenix Contact

Stiftleiste, 12-polig, RM 3.81 mm, gerade, schwarz, 1707311

Bestellnr.: 63P3476
EAN: 4046356034012
HTN:
1707311
MCV 1,5/12-GF-3,81 P14 THR
Herstellerserien: MCV

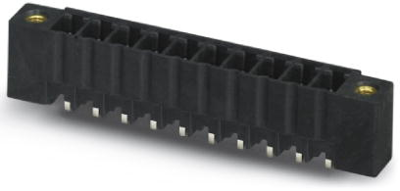

1707311 Phoenix Contact Steckverbindersysteme Bild 1

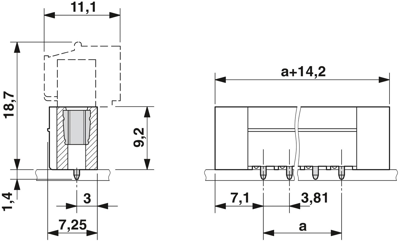

1707311 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,2126 € *
Standardlieferzeit ab Hersteller beträgt: 6 Wochen
Gesamtpreis:
4,21 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,2126 €

Leiterplattensteckverbinder MCV 1,5/12-GF-3,81 P14 THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 12, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1707311 von Phoenix Contact im Überblick

  • Gehäusefarbe : schwarz
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Länge des Pins : 1.4 mm
  • Produkttypbezeichnung : MCV 1,5/12-GF-3,81 P14 THR
  • Kontaktausführung : Stift
  • Rastermaß der Anschlüsse : 3.81 mm
  • Rastermaß des Kontaktes : 3.81 mm
  • Steckverbinderausführung : fixierter Steckverbinder
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Artikelbezeichnung : MCV 1,5/12-GF-3,81 P14 THR
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Art der Banderolierung : ohne
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Verbindung : Leiterplatte zu Kabel
  • Anzahl der Steckkontakte : 12
  • Anzahl der Steckkontaktreihen : 1
  • Überspannungskategorie : 3
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • min. Betriebstemperatur : -40 °C

Weiterführende Links zu Phoenix Contact 1707311

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1707311

Technische Daten
Filter Merkmal Wert
Anschlussoberfläche verzinnt
Anschluss Lötanschluss
Farbe schwarz
Bestückung bestückt
Polzahl 12-polig
Kontaktart Stift
Orientierung gerade
Verriegelung Ja
Nennspannung 160 V
Kontaktoberfläche verzinnt
Ausführung Stiftleiste
Nennstrom 8 A
Anzahl der Reihen 1
Rastermaß 3.81 mm
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
