1707285 | Phoenix Contact

Stiftleiste, 9-polig, RM 3.81 mm, gerade, schwarz, 1707285

Bestellnr.: 63P3404
EAN: 4046356033985
HTN:
1707285
MCV 1,5/ 9-GF-3,81 P14 THR
Herstellerserien: MCV

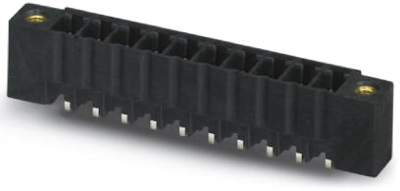

1707285 Phoenix Contact Steckverbindersysteme Bild 1
1707285 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,8314 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Gesamtpreis:
4,83 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,8314 €
10 Stk.
4,4268 €
50 Stk.
4,0341 €
100 Stk.
3,6295 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MCV 1,5/ 9-GF-3,81 P14 THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1707285 von Phoenix Contact im Überblick

  • Anzahl der Steckkontakte : 9
  • Anzahl der Steckkontaktreihen : 1
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MCV 1,5/ 9-GF-3,81 P14 THR
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : LCP
  • Verschmutzungsgrad : 2
  • Verpackungsart : Karton
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MCV 1,5/ 9-GF-3,81 P14 THR
  • Länge des Pins : 1.4 mm
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1707285

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1707285

Technische Daten
Ausführung Stiftleiste
Verriegelung Ja
Kontaktoberfläche verzinnt
Kontaktart Stift
Farbe schwarz
Rastermaß 3.81 mm
Nennspannung 160 V
Nennstrom 8 A
Anschlussoberfläche verzinnt
Bestückung bestückt
Polzahl 9-polig
Orientierung gerade
Anschluss Lötanschluss
Anzahl der Reihen 1
Logistik
Zolltarifnummer 85366930
Ursprungsland DE
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
