1707269 | Phoenix Contact

Stiftleiste, 7-polig, RM 3.81 mm, gerade, schwarz, 1707269

Bestellnr.: 63P3346
EAN: 4046356033961
HTN:
1707269
MCV 1,5/ 7-GF-3,81 P14 THR
Herstellerserien: MCV

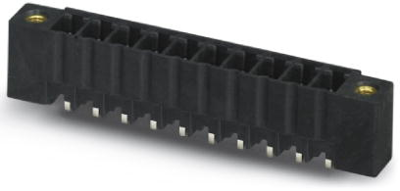

1707269 Phoenix Contact Steckverbindersysteme Bild 1

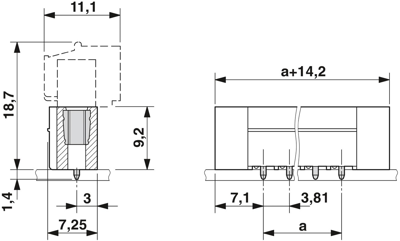

1707269 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,1174 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
4,12 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,1174 €
10 Stk.
3,7842 €
50 Stk.
3,4391 €
100 Stk.
3,1059 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MCV 1,5/ 7-GF-3,81 P14 THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 7, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1707269 von Phoenix Contact im Überblick

  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 7
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Banderolierung : ohne
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Befestigungsart : THR-Löten
  • Bemessungsspannung : 160 V
  • Artikelbezeichnung : MCV 1,5/ 7-GF-3,81 P14 THR
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Werkstoff des Isolierkörpers : LCP
  • Verschmutzungsgrad : 2
  • Verpackungsart : Karton
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Kontaktausführung : Stift
  • Produkttypbezeichnung : MCV 1,5/ 7-GF-3,81 P14 THR
  • Länge des Pins : 1.4 mm
  • Bemessungsstrom : 8 A
  • Bemessungsstoßspannung : 2.5 kV
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Gehäusefarbe : schwarz
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1707269

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1707269

Technische Daten
Filter Merkmal Wert
Verriegelung Ja
Ausführung Stiftleiste
Anschluss Lötanschluss
Anzahl der Reihen 1
Kontaktart Stift
Bestückung bestückt
Nennspannung 160 V
Anschlussoberfläche verzinnt
Kontaktoberfläche verzinnt
Polzahl 7-polig
Rastermaß 3.81 mm
Farbe schwarz
Nennstrom 8 A
Orientierung gerade
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
RoHS konform Ja
