1707230 | Phoenix Contact

Stiftleiste, 4-polig, RM 3.81 mm, gerade, schwarz, 1707230

Bestellnr.: 63P3266
EAN: 4046356033930
HTN:
1707230
MCV 1,5/ 4-GF-3,81 P14 THR
Herstellerserien: MCV

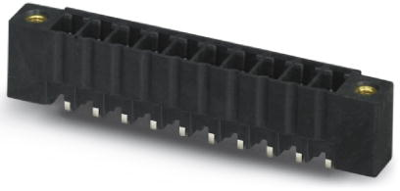

1707230 Phoenix Contact Steckverbindersysteme Bild 1

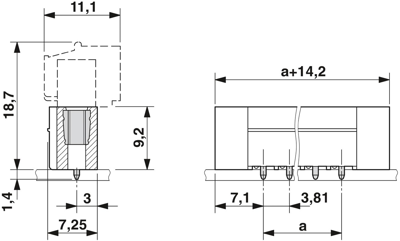

1707230 Phoenix Contact Steckverbindersysteme Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,0583 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
3,06 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,0583 €
10 Stk.
2,8203 €
50 Stk.
2,5585 €
100 Stk.
2,2967 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Leiterplattensteckverbinder MCV 1,5/ 4-GF-3,81 P14 THR

Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 4, Rastermaß: 3,81 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'

Die technischen Merkmale von 1707230 von Phoenix Contact im Überblick

  • Bemessungsstoßspannung : 2.5 kV
  • Bemessungsstrom : 8 A
  • Gehäusefarbe : schwarz
  • Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
  • Kontaktausführung : Stift
  • Länge des Pins : 1.4 mm
  • Produkttypbezeichnung : MCV 1,5/ 4-GF-3,81 P14 THR
  • Verpackungsart : Karton
  • Verschmutzungsgrad : 2
  • Werkstoff des Isolierkörpers : LCP
  • Werkstoff der Kontaktbeschichtung : Zinn
  • Steckverbinderausführung : fixierter Steckverbinder
  • Rastermaß des Kontaktes : 3.81 mm
  • Rastermaß der Anschlüsse : 3.81 mm
  • Bemessungsspannung : 160 V
  • Befestigungsart : THR-Löten
  • Ausführung des elektrischen Anschlusses : THR-Anschluss
  • Artikelbezeichnung : MCV 1,5/ 4-GF-3,81 P14 THR
  • Anzahl der Steckkontaktreihen : 1
  • Anzahl der Steckkontakte : 4
  • Art der Verbindung : Leiterplatte zu Kabel
  • Art der Leiterplattenbefestigung : Flansch
  • Art der Banderolierung : ohne
  • min. Betriebstemperatur : -40 °C
  • Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
  • Überspannungskategorie : 3

Weiterführende Links zu Phoenix Contact 1707230

Unter folgenden Links finden Sie weitere Informationen zu Phoenix Contact 1707230

Technische Daten
Filter Merkmal Wert
Farbe schwarz
Anschluss Lötanschluss
Orientierung gerade
Anzahl der Reihen 1
Kontaktart Stift
Nennstrom 8 A
Verriegelung Ja
Nennspannung 160 V
Bestückung bestückt
Ausführung Stiftleiste
Kontaktoberfläche verzinnt
Anschlussoberfläche verzinnt
Rastermaß 3.81 mm
Polzahl 4-polig
Logistik
Merkmal Wert
Ursprungsland DE
Zolltarifnummer 85366930
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
