1705300 | Phoenix Contact

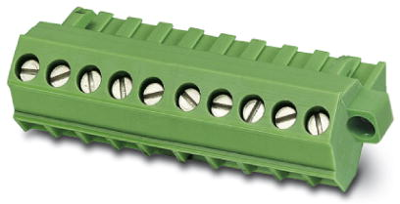

Leiterplattensteckverbinder SMSTB 2,5/22-STF-5,08

Leiterplattenstecker, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 22, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1705300 von Phoenix Contact im Überblick

• Artikelbezeichnung : SMSTB 2,5/22-STF-5,08
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Bemessungsspannung : 320 V
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 22
• Anzahl der Steckkontaktreihen : 1
• Werkstoff des Kontaktes : Kupfer
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Rastermaß der Anschlüsse : 5.08 mm
• Rastermaß des Kontaktes : 5.08 mm
• Schutzart (IP, montiert) : Fingerberührsicherheit mit IP20 Prüffinger
• Bemessungsstrom : 12 A
• Bemessungsstoßspannung : 4 kV
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• Produkttypbezeichnung : SMSTB 2,5/22-STF-5,08
• Kontaktausführung : Buchse
• Überspannungskategorie : 3
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 2.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 2.5 mm²
• anschließbarer Kabeltyp : Rundkabel
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 2.5 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
