1704071 | Phoenix Contact

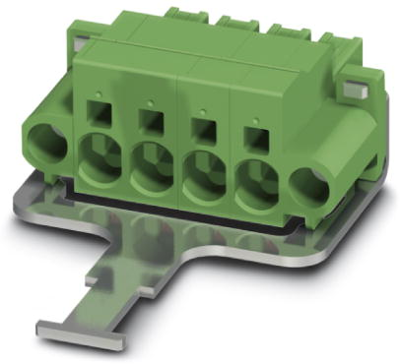

Leiterplattensteckverbinder SPC 5/ 4-STF-SH-7,62

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 4, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Farbe: grün, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1704071 von Phoenix Contact im Überblick

• Rastermaß der Anschlüsse : 7.62 mm
• Rastermaß des Kontaktes : 7.62 mm
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 4
• Anzahl der Steckkontaktreihen : 1
• Bemessungsspannung : 1000 V
• Ausführung des elektrischen Anschlusses : Push In-Anschluss
• Artikelbezeichnung : SPC 5/ 4-STF-SH-7,62
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Kontaktausführung : Buchse
• Produkttypbezeichnung : SPC 5/ 4-STF-SH-7,62
• Bemessungsstoßspannung : 8 kV
• Bemessungsstrom : 41 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Gehäusefarbe : grün
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 6 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 10 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 6 mm²
• anschließbarer Kabeltyp : Rundkabel
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
