1378214 | Phoenix Contact

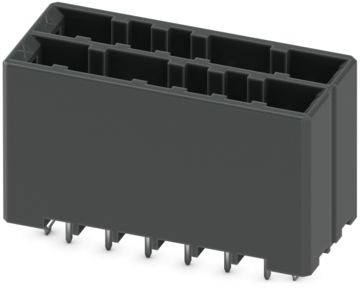

Stiftleiste, 12-polig, RM 5.08 mm, gerade, schwarz, 1378214
Bestellnr.: 63P4516
EAN: 4063151745585
HTN:
1378214
DD32H 2,2/12-V-5,08-XY
Herstellerserien: CONNEXIS
Einzelpreis (€ / Stk.)
3,6057 € *
Standardlieferzeit ab Hersteller beträgt: 8 Wochen
Leiterplatten-Grundleiste, 1378214, Phoenix Contact
Leiterplatten-Grundleiste, Farbe: schwarz, Nennstrom: 8 A, 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Reihen: 2, Polzahl: 12, Artikelfamilie: DD32H 2,2/..-V, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,8 mm, Anzahl der Lötpins pro Potenzial: 2, Stecksystem: CONNEXIS DD, Ausrichtung Steckgesicht: Standard, Verriegelung: Rastverriegelung, Befestigungsart: Rastnase.
Features
- Bekanntes Montageprinzip erlaubt weltweiten Einsatz
- Vertikaler Anschluss ermöglicht die mehrreihige Anordnung auf der Leiterplatte
- Einfacher Austausch der Leiterplatten durch steckbare Baugruppen
- Intuitiv bedienbare Verriegelung schützt vor unbeabsichtigter Trennung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Verriegelung | Ja | |
| Farbe | schwarz | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Polzahl | 12-polig | |
| Nennspannung | 320 V | |
| Kontaktart | Stift | |
| Kontaktoberfläche | verzinnt | |
| Anschluss | Lötstift | |
| Anschlussoberfläche | verzinnt | |
| Nennstrom | 8 A | |
| Rastermaß | 5.08 mm | |
| Orientierung | gerade |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | CN |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
