1841584 | Phoenix Contact

Name: Leiterplattenklemme, 22-polig, RM 3.5 mm, 0,14-1,5 mm², 10 A, Federklemmanschluss, grün, 1841584
Brand: Phoenix Contact
SKU: 63P9694
Availability: InStock

Leiterplattenklemme, 22-polig, RM 3.5 mm, 0,14-1,5 mm², 10 A, Federklemmanschluss, grün, 1841584

Bestellnr.: 63P9694

EAN: 4046356909723

HTN:

1841584

SPTD 1,5/11-H-3,5

Herstellerserien: SPTD

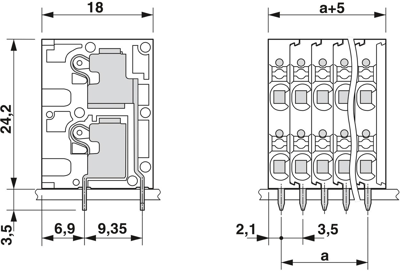

1841584 Phoenix Contact Leiterplattenklemmen Bild 1

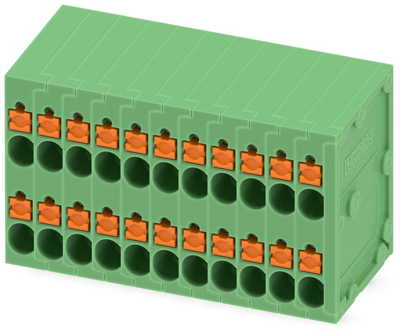

1841584 Phoenix Contact Leiterplattenklemmen Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 22-polig

Rastermaß 3.5 mm

Leiterquerschnitt 0,14-1,5 mm²

AWG-Leiterquerschnitt AWG 26-16

Kontaktabstand RM 3,5/9,35

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

8,9964 € *

Standardlieferzeit ab Hersteller beträgt: Auf Anfrage

Gesamtpreis:

9,00 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1841584, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 10 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 22, Anzahl der Reihen: 2, Anzahl der Positionen pro Reihe: 11, Stellplatz: 3,5 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 0 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 3,5 mm, Anzahl der Lötstifte pro Potential: 1.

Features

Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
Intuitive Bedienung durch farblich gekennzeichnete Betätigungshebel
Leiteranschluss auf mehreren Ebenen ermöglicht höhere Kontaktdichte
Schnelle und bequeme Prüfung durch integrierte Testoption

Technische Daten

Filter	Merkmal	Wert
	Polzahl	22-polig
	Rastermaß	3.5 mm
	Leiterquerschnitt	0,14-1,5 mm²
	AWG-Leiterquerschnitt	AWG 26-16
	Kontaktabstand	RM 3,5/9,35
	Nennstrom	10 A
	Nennspannung	200 V
	Breite	43.5 mm
	Höhe	24.2 mm
	Anschluss	Federklemmanschluss
	Montage	THT
	Farbe	grün
