1824200 | Phoenix Contact

Name: Leiterplattenklemme, 3-polig, RM 3.81 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1824200
Brand: Phoenix Contact
SKU: 63P9709
Availability: InStock

Leiterplattenklemme, 3-polig, RM 3.81 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1824200

Bestellnr.: 63P9709

EAN: 4046356816304

HTN:

1824200

SPT-SMD 1,5/ 3-V-3,81 R32

Herstellerserien: SPT

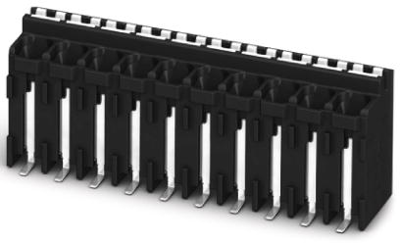

1824200 Phoenix Contact Leiterplattenklemmen Bild 1

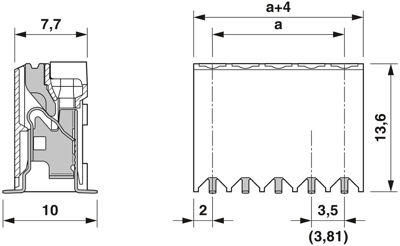

1824200 Phoenix Contact Leiterplattenklemmen Bild 2

1824200 Phoenix Contact Leiterplattenklemmen Bild 3

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 3-polig

Rastermaß 3.81 mm

Leiterquerschnitt 0,2-1,5 mm²

AWG-Leiterquerschnitt AWG 24-16

Kontaktabstand RM 3,81/10

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

1,8802 € *

Standardlieferzeit ab Hersteller beträgt: 7 Wochen

Gesamtpreis:

1,88 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1824200, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 3, Stellplatz: 3,81 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 90 °, Farbe: schwarz, Pin-Layout: lineare Kissengeometrie, Anzahl der Lötstifte pro Potential: 2.

Features

Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
Intuitive Bedienung durch farblich gekennzeichnete Betätigungshebel
Schnelle und bequeme Prüfung durch integrierte Testoption
Zwei Lötstifte reduzieren die mechanische Belastung der Lötstellen

Technische Daten

Filter	Merkmal	Wert
	Polzahl	3-polig
	Rastermaß	3.81 mm
	Leiterquerschnitt	0,2-1,5 mm²
	AWG-Leiterquerschnitt	AWG 24-16
	Kontaktabstand	RM 3,81/10
	Nennstrom	13.5 A
	Nennspannung	160 V
	Breite	11.62 mm
	Höhe	13.6 mm
	Anschluss	Federklemmanschluss
	Montage	SMD
	Farbe	schwarz
