1823793 | Phoenix Contact

Name: Leiterplattenklemme, 7-polig, RM 3.81 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1823793
Brand: Phoenix Contact
SKU: 63P9866
Availability: InStock

Leiterplattenklemme, 7-polig, RM 3.81 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1823793

Bestellnr.: 63P9866

EAN: 4046356814447

HTN:

1823793

SPT-THR 1,5/ 7-H-3,81 P20 R44

Herstellerserien: SPT

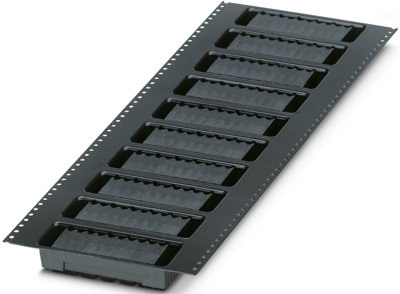

1823793 Phoenix Contact Leiterplattenklemmen Bild 1

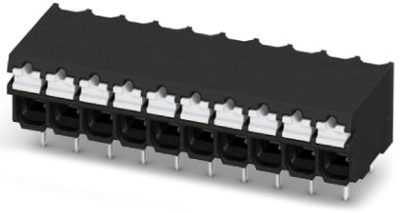

1823793 Phoenix Contact Leiterplattenklemmen Bild 2

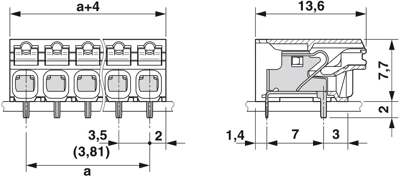

1823793 Phoenix Contact Leiterplattenklemmen Bild 3

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 7-polig

Rastermaß 3.81 mm

Leiterquerschnitt 0,2-1,5 mm²

AWG-Leiterquerschnitt AWG 24-16

Kontaktabstand RM 3,81/7

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

2,6180 € *

Standardlieferzeit ab Hersteller beträgt: 5 Wochen

Gesamtpreis:

654,50 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1823793, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 7, Stellplatz: 3,81 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 0 °, Farbe: schwarz, Pin-Layout: lineare Doppelbefestigung, Lötstift: 2 mm, Anzahl der Lötstifte pro Potential: 2.

Features

Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
Intuitive Bedienung durch farblich gekennzeichnete Betätigungshebel
Schnelle und bequeme Prüfung durch integrierte Testoption
Zwei Lötstifte reduzieren die mechanische Belastung der Lötstellen

Technische Daten

Filter	Merkmal	Wert
	Kontaktabstand	RM 3,81/7
	Rastermaß	3.81 mm
	AWG-Leiterquerschnitt	AWG 24-16
	Leiterquerschnitt	0,2-1,5 mm²
	Polzahl	7-polig
	Nennstrom	13.5 A
	Breite	26.86 mm
	Farbe	schwarz
	Höhe	9.7 mm
	Anschluss	Federklemmanschluss
	Nennspannung	160 V
