1823696 | Phoenix Contact

Name: Leiterplattenklemme, 8-polig, RM 3.5 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1823696
Brand: Phoenix Contact
SKU: 63P9880
Availability: InStock

Leiterplattenklemme, 8-polig, RM 3.5 mm, 0,2-1,5 mm², 13.5 A, Federklemmanschluss, schwarz, 1823696

Bestellnr.: 63P9880

EAN: 4046356814348

HTN:

1823696

SPT-THR 1,5/ 8-H-3,5 P20 R44

Herstellerserien: SPT

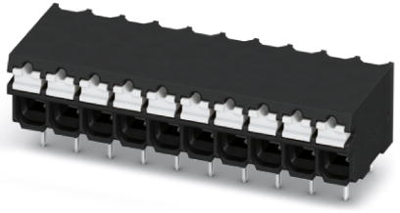

1823696 Phoenix Contact Leiterplattenklemmen Bild 1

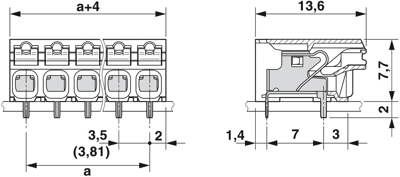

1823696 Phoenix Contact Leiterplattenklemmen Bild 2

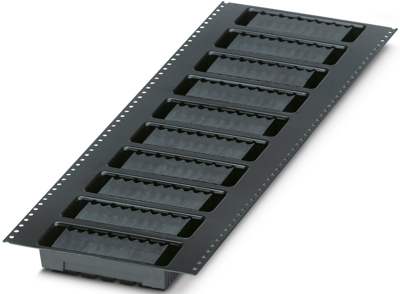

1823696 Phoenix Contact Leiterplattenklemmen Bild 3

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 8-polig

Rastermaß 3.5 mm

Leiterquerschnitt 0,2-1,5 mm²

AWG-Leiterquerschnitt AWG 24-16

Kontaktabstand RM 3,5/7

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

2,9274 € *

Verfügbar in 10 Tagen: 2.500 Stk. - bei Bestellung heute

Gesamtpreis:

731,85 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1823696, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 8, Stellplatz: 3,5 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 0 °, Farbe: schwarz, Pin-Layout: lineare Doppelbefestigung, Lötstift: 2 mm, Anzahl der Lötstifte pro Potential: 2.

Features

Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
Intuitive Bedienung durch farblich gekennzeichnete Betätigungshebel
Schnelle und bequeme Prüfung durch integrierte Testoption
Zwei Lötstifte reduzieren die mechanische Belastung der Lötstellen

Technische Daten

Filter	Merkmal	Wert
	Kontaktabstand	RM 3,5/7
	Rastermaß	3.5 mm
	AWG-Leiterquerschnitt	AWG 24-16
	Leiterquerschnitt	0,2-1,5 mm²
	Polzahl	8-polig
	Nennstrom	13.5 A
	Breite	28.5 mm
	Farbe	schwarz
	Höhe	9.7 mm
	Anschluss	Federklemmanschluss
	Nennspannung	160 V
