1823638 | Phoenix Contact
Leiterplattenklemme, 2-polig, RM 3.5 mm, 0,2-1,5 mm², 17.5 A, Push-in, schwarz, 1823638
Bestellnr.: 63P5174
EAN: 4046356814287
HTN:
1823638
SPT-THR 1,5/ 2-H-3,5 P20 R24
Herstellerserien: SPT
Einzelpreis (€ / Stk.)
1,5351 € *
Verfügbar in 5 Tagen: 12.750 Stk. - bei Bestellung heute
Gesamtpreis:
1,54 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,5351 €
10 Stk.
1,4161 €
50 Stk.
1,3090 €
100 Stk.
1,2257 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

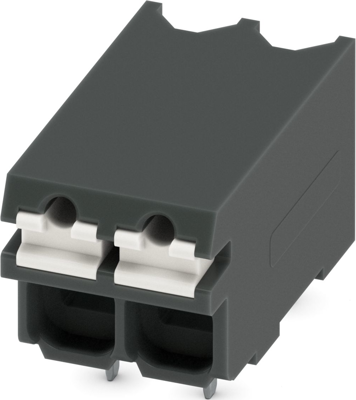

Leiterplattenklemme, 1823638, Phoenix Contact
Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: SPT 1,5/..-H-THR, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 2.
Features
- Werkzeugloser, zeitsparender Push-in-Anschluss
- Definierte Kontaktkraft stellt eine langzeitstabile Kontaktierung sicher
- Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
- Ausgelegt für die Integration in den SMT-Lötprozess
- Schnell und komfortabel testen durch integrierte Prüfmöglichkeit
- Bedienung und Leiteranschluss aus einer Richtung ermöglicht die Integration in die Gerätefront

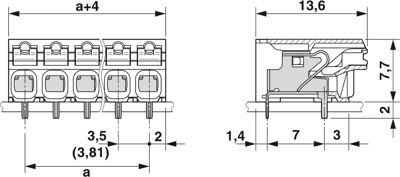

Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 2-polig | |
| Rastermaß | 3.5 mm | |
| Leiterquerschnitt | 0,2-1,5 mm² | |
| AWG-Leiterquerschnitt | AWG 24-16 | |
| Kontaktabstand | RM 7 | |
| Nennstrom | 17.5 A | |
| Nennspannung | 160 V | |
| Breite | 7.5 mm | |
| Höhe | 9.7 mm | |
| Tiefe | 13.7 mm | |
| Anschluss | Push-in | |
| Montage | THT/THR | |
| Farbe | schwarz |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | PL |
| Zolltarifnummer | 85369010 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
