Name: Leiterplattenklemme, 4-polig, RM 2.5 mm, 0,14-0,5 mm², 6 A, Federklemmanschluss, schwarz, 1771114
Brand: Phoenix Contact
SKU: 63P8325
Availability: InStock

Leiterplattenklemme, 4-polig, RM 2.5 mm, 0,14-0,5 mm², 6 A, Federklemmanschluss, schwarz, 1771114

Bestellnr.: 63P8325

EAN: 4046356460149

HTN:

1771114

PTSM 0,5/ 4-2,5-V SMD R44

Herstellerserien: PTSM

1771114 Phoenix Contact Leiterplattenklemmen Bild 1

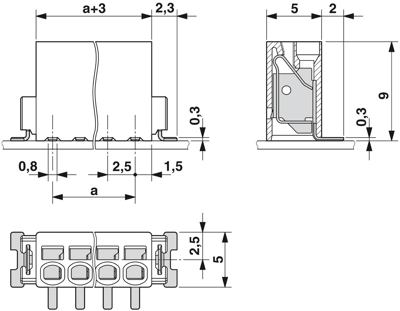

1771114 Phoenix Contact Leiterplattenklemmen Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 4-polig

Rastermaß 2.5 mm

Leiterquerschnitt 0,14-0,5 mm²

AWG-Leiterquerschnitt AWG 26-20

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

1,2138 € *

Verfügbar in 10 Tagen: 2.400 Stk. - bei Bestellung heute

Gesamtpreis:

1,21 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1771114, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 4, Stellplatz: 2,5 mm, Verbindungsmethode: Steckfederanschluss, Leiter/PCB-Anschlussrichtung: 90 °, Farbe: schwarz, Pin-Layout: lineare Kissengeometrie, Anzahl der Lötstifte pro Potential: 1.

Features

Zeitsparende Push-In-Verbindung, kein Werkzeug erforderlich
Definierte Kontaktkraft sorgt für einen langfristig stabilen Kontakt
Entwickelt für die Integration in den SMT-Lötprozess
Vertikaler Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
Zusätzliche Lötverankerungen reduzieren die mechanische Belastung der Lötstellen

Technische Daten

Filter	Merkmal	Wert
	Leiterquerschnitt	0,14-0,5 mm²
	Montage	SMD
	Nennspannung	160 V
	Polzahl	4-polig
	Nennstrom	6 A
	AWG-Leiterquerschnitt	AWG 26-20
	Rastermaß	2.5 mm
	Anschluss	Federklemmanschluss
	Höhe	9 mm
	Breite	15.1 mm
	Farbe	schwarz
