1718689 | Phoenix Contact
Leiterplattenklemme, 10-polig, RM 7.62 mm, 0,14-1,5 mm², 16 A, Schraubanschluss, grün, 1718689
Einzelpreis (€ / Stk.)
4,0936 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen

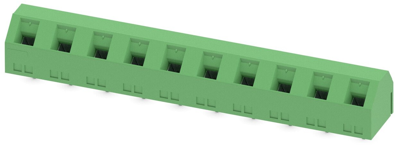

PCB-Klemme, 1718689, Phoenix Contact
PCB-Klemmenblock, Nennstrom: 16 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 10, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 10, Stellplatz: 7,62 mm, Verbindungsmethode: Verschraubung mit Spannhülse, Schraubenkopf-Form: L geschlitzt, Leiter/PCB-Anschlussrichtung: 45 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 3,5 mm, Anzahl der Lötstifte pro Potential: 1.
Features
- Geringer Temperaturanstieg dank maximaler Kontaktkraft
- Ermöglicht den Anschluss von zwei Leitern
- Abgewinkelter Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
- Größere Teilung für erhöhte Spannungsanforderungen
- Die seitliche Verriegelung ermöglicht die Kombination von verschiedenen Positionen

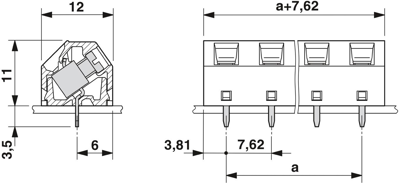

Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| AWG-Leiterquerschnitt | AWG 26-16 | |
| Farbe | grün | |
| Anschluss | Schraubanschluss | |
| Höhe | 14.5 mm | |
| Nennstrom | 16 A | |
| Breite | 76.2 mm | |
| Leiterquerschnitt | 0,14-1,5 mm² | |
| Nennspannung | 630 V | |
| Rastermaß | 7.62 mm | |
| Polzahl | 10-polig | |
| Montage | THT |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
Compliance
| Merkmal | Wert |
|---|---|
| Substanz Beschreibung | Blei |
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
