1380326 | Phoenix Contact

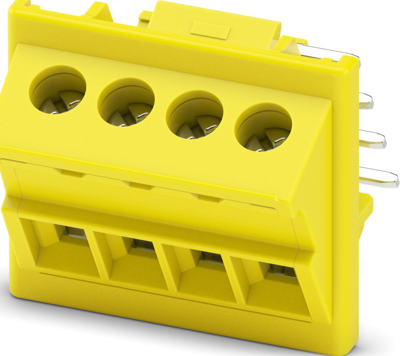

Leiterplattenklemme, 4-polig, RM 5 mm, 0,14-2,5 mm², 24 A, Schraubanschluss, gelb, 1380326
Einzelpreis (€ / Stk.)
5,2360 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
5,24 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
5,2360 €
10 Stk.
4,8790 €
50 Stk.
4,5696 €
100 Stk.
4,2959 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Leiterplattenklemme, 1380326, Phoenix Contact
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 300 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: ICC..-TS2,5/..R5,0, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: H1L Philipps-Recess mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: gelb, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,15 mm, Anzahl der Lötpins pro Potenzial: 1, Artikel mit seitlichem Pinabgang rechts.
Features
- Anordnung der Klemme orthogonal zur Leiterplatte für optimale Zugänglichkeit in tragschienenmontierten Geräten
- Weltweit anerkannter und bewährter Schraubanschluss
- Einfache Handhabung in wenigen Schritten
- Feste Verdrahtung und reduzierte Anzahl von Einzelteilen
- Auswahl zwischen verschiedenen Rastermaßen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 4-polig | |
| Rastermaß | 5 mm | |
| Leiterquerschnitt | 0,14-2,5 mm² | |
| AWG-Leiterquerschnitt | AWG 26-14 | |
| Nennstrom | 24 A | |
| Nennspannung | 300 V | |
| Breite | 25 mm | |
| Höhe | 22.4 mm | |
| Tiefe | 24.9 mm | |
| Anschluss | Schraubanschluss | |
| Montage | THT | |
| Farbe | gelb |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85369010 |
| Ursprungsland | PL |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
